55
■
■

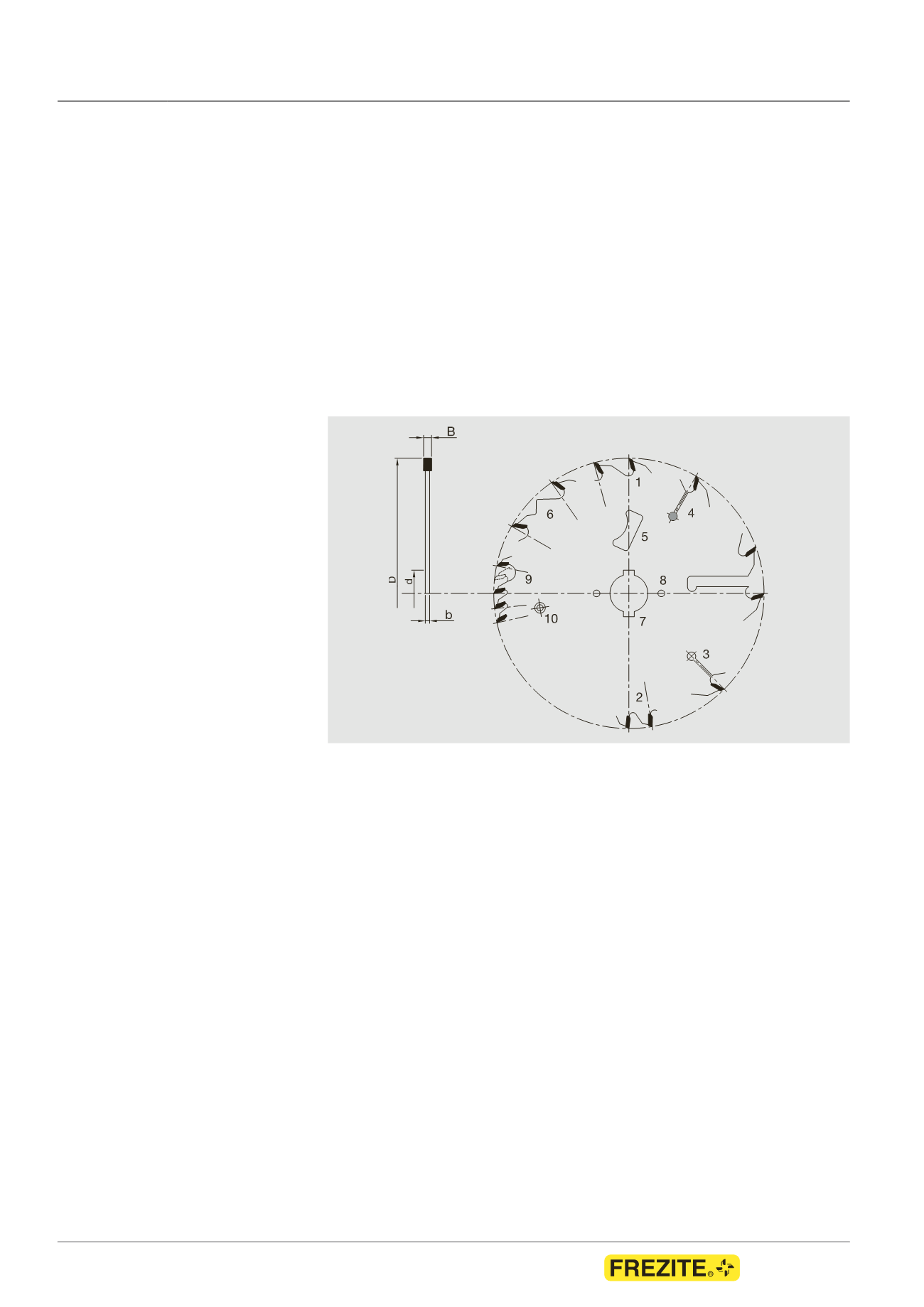

TERMINOLOGIA
B
- Espessura de corte
b
- Espessura do corpo
D - Diâmetro da ferramenta
d - Diâmetro de furo
FL max - Diâmetro da flange
KN - Escatel
NL - Furos para fixação
NL03 - 2/7/42+2/9/46,4+2/10/60
NL06 - 2/11/85+2/19/120+2/14/125
NL08 - 4/9/100+4/19/120+2/9/110
+2/9/130+2/14/110
n. max - RPM máximas admissivéis
Rz - Raspadores
TK - Distância entre furos de fixação
T max - Profundidade da ranhura
Z - Número de cortantes
a
- Ângulo de corte
(1) Ângulo de corte positivo
(2) Ângulo de corte negativo
(3) Rasgos de expansão
(4) Rasgos de expansão com rivetes de
cobre
(5) Rasgos de arrefecimento
(6) Limitador
(7) Escatel
(8) Furos de fixação
(9) Rasgos para destroçadores
(10) Furos para fixação ao destroçador
■
■
TERMINOLOGÍA
B - Espesor de corte
b - Espesor del cuerpo
D - Diámetro de la herramienta
d - Diámetro del agujero
FL max - Diámetro de la brida
KN - Chavetero
NL - Agujeros de fijación
NL03 - 2/7/42+2/9/46,4+2/10/60
NL06 - 2/11/85+2/19/120+2/14/125
NL08 - 2/9/100+2/19/120+2/9/110
+2/9/130+2/14/110
n. max - RPM máximas admisibles
Rz - Raspadores de limpieza
TK - Distancia entre ejes de agujeros
T max - Profundidad de ranura
Z - Número de dientes
a
- Ángulo de corte
(1) Ángulo de corte positivo
(2) Ángulo de corte negativo
(3) Canales de expansión
(4) Canales de expansión con remaches de
cobre
(5) Ventanas de refrigeración
(6) Limitador
(7) Chavetero
(8) Agujeros de fijación
(9) Rasgos para trituradores
(10) Agujeros de fijación para trituradores
Informação técnica
Datos técnicos
