55
■
■

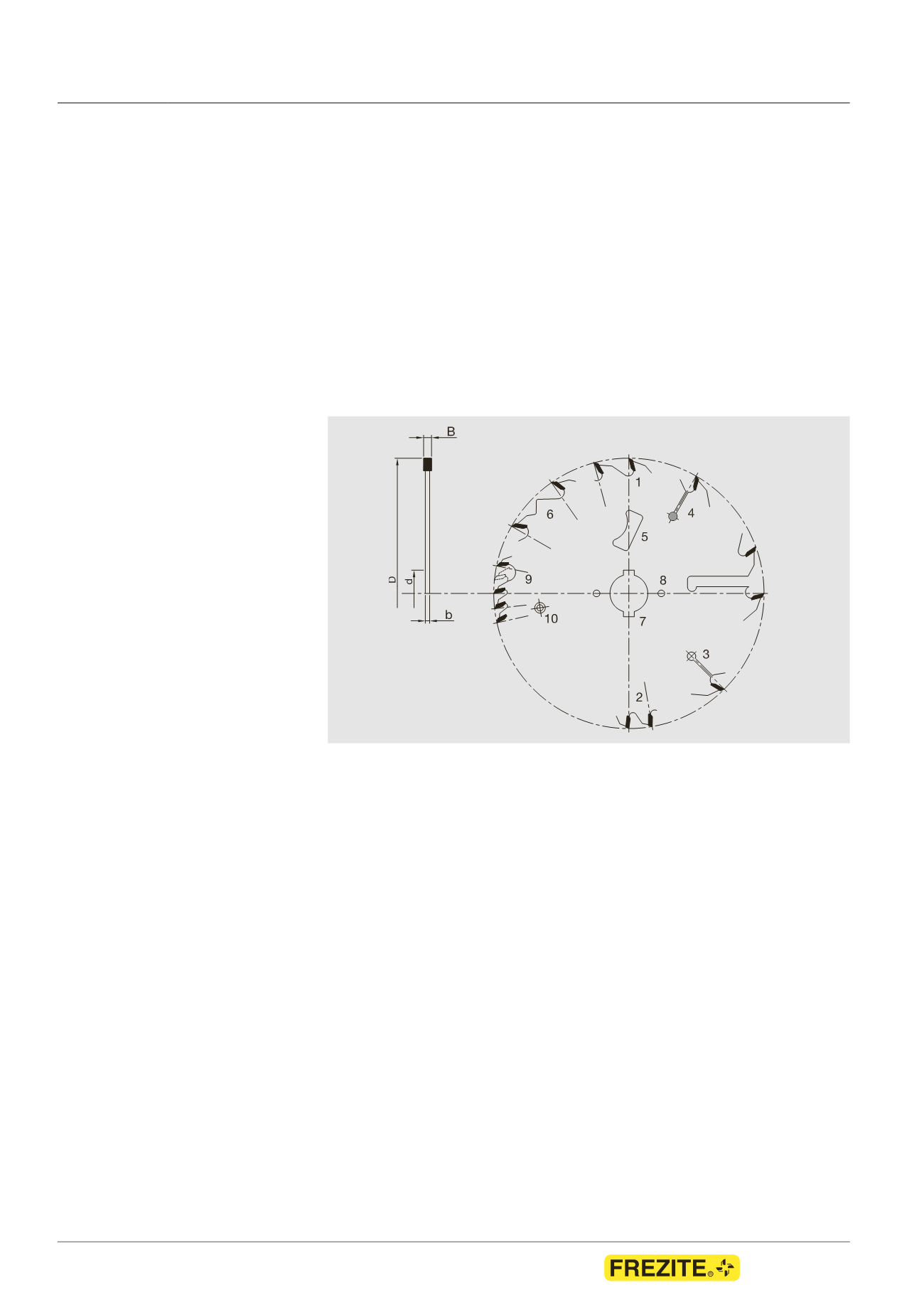

TERMINOLOGY
B
- Cutter width
b
- Body thickness
D
- Cutter diameter
d
- Bore
FL max - Flange diameter
KN
- Keyway
NL
- Pinhole
NL03 - 2/7/42+2/9/46,4+2/10/60
NL06 - 2/11/85+2/19/120+2/14/125
NL08 - 4/9/100+4/19/120+2/9/110
+2/9/130+2/14/110
n. max - RPM
Rz
- Scrapers
TK
- Diameter for pin holes
T max - Grooving depth
Z
- Edges
a
- Cutting angle
(1) Positive hook angle
(2) Negative angle
(3) Expansion slots
(4) Expension slots with copper rivets
(5) Frigovit cooling slot
(6) Chip thickness limitation
(7) Keyway
(8) Pinhole
(9) Recess for hogger
(10) Countersunk holes for trimming hoogers
■
■
TERMINOLOGIA
B
-
Szerokość ostrza
b
-
Grubość korpusu
D
-
Średnica narzędzia
d
-
Średnica otworu
FLmax -
Max.średnica flanszy
KN
-
Klin mocujący
NL
-
Otwory pomocnicze
NL03 -
2/7/42+2/9/46,4+/10/60
NL06 -
2/11/85+2/19/120+2/14/125
NL08 -
4/9/100+4/19/120+2/9/110
+2/9/130+2/14/110
n. max -
Max. obroty
Rz
-
Noże czyszczące
TK
-
Wymiary otworów pomocniczych
T max -
Max. głebokość cięcia
Z
-
Ilość ostrzy
a
-
Kąt natarcia
(1) Pozytywny kąt natarcia
(2) Negatywny kąt natarcia
(3) Otwór rozprężający
(4) Otwór rozprężający z wypełnieniem
miedzianym
(5) Otwór chłodzący
(6) Ogranicznik posuwu
(7) Klin mocujący
(8) Otwór pomocniczy
(9) Przerwa międzyzębowa na ostrze
rozdrabniacza
(10) Otwory mocujące rozdrabniacza
Technical information
Informacje techniczne
