55
■
■

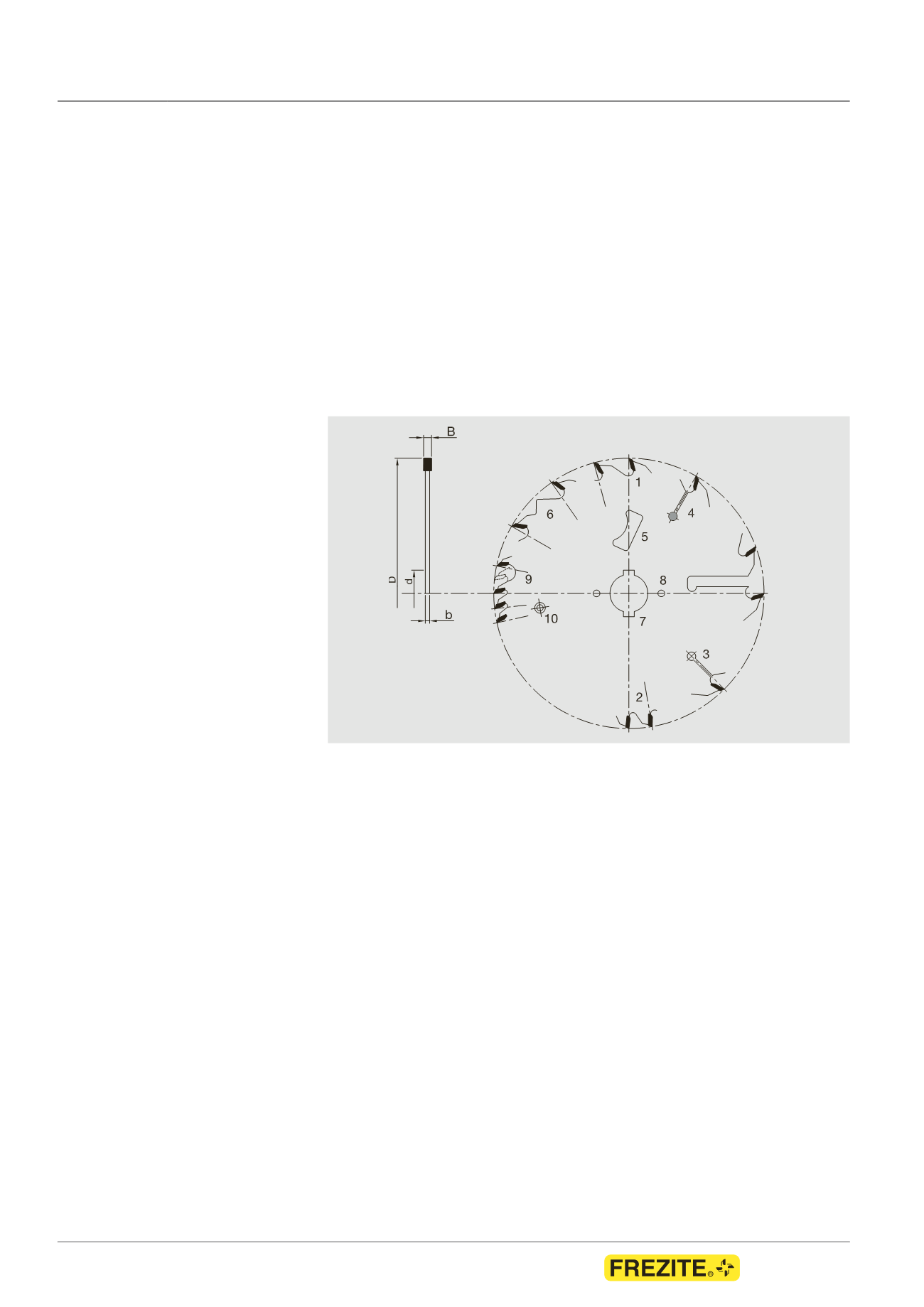

TERMINOLOGY
B
- Cutter width
b
- Body thickness
D
- Cutter diameter
d
- Bore
FL max - Flange diameter
KN
- Keyway
NL
- Pinhole
NL03 - 2/7/42+2/9/46,4+2/10/60
NL06 - 2/11/85+2/19/120+2/14/125
NL08 - 4/9/100+4/19/120+2/9/110
+2/9/130+2/14/110
n. max - RPM
Rz
- Scrapers
TK
- Diameter for pin holes
T max - Grooving depth
Z
- Edges
a
- Cutting angle
(1) Positive hook angle
(2) Negative angle
(3) Expansion slots
(4) Expension slots with copper rivets
(5) Frigovit cooling slot
(6) Chip thickness limitation
(7) Keyway
(8) Pinhole
(9) Recess for hogger
(10) Countersunk holes for trimming hoogers
■
■
TERMINOLOGIE
B
- Épaisseur de coupe
b
- Épaisseur du corps
D
- Diamètre de coupe
d
- Alésage
FLmax - Flange diamètre
KN
- Rainure de clavette
NL
- Trous d’entraînement
NL03 - 2/7/42+2/9/46,4+/10/60
NL06 - 2/11/85+2/19/120+2/14/125
NL08 - 4/9/100+4/19/120+2/9/110
+2/9/130+2/14/110
n. max - Vitesse angulaire(RPM)
Rz
- Gratteurs
TK
- Entraxe de trous d’argots
T max - Profondeur da la rainure
Z
- Couteaux
a
- Angle de coupe
(1) Angle de coupe positive
(2) Angle de coupe négative
(3) Fente de dilatation
(4) Fente de dilatation + rivet cuivre
(5) Fente de defroidissement
(6) Limiteur de refroidissement
(7) Clavette
(8) Trous d’entraînement
(9) Encoche pour segment dechiqueteur
(10) Trou de fixation des segments
Technical information
Informations techniques
